一、除铁器结构与适用范围

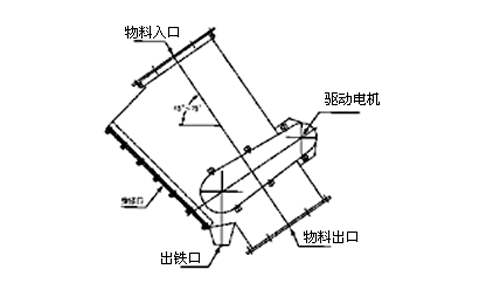

管道式永磁自动除铁器由管道体、驱动装置、磁体运行装置三大部分组成，驱动装置安装在管道壁上，通过链轮、链条带动管道体内磁分离腔的磁体运行装置运转，永磁体将管道内物料中混杂的铁磁性物质通过出铁口排出管道外。结构图：

管道除铁器是一种高性能自动化磁分离设备，可广泛应用于水泥、电力、陶瓷、砖瓦、化工、食品、玻璃、冶金、钢铁等行业，是物料提纯和保证后续设备安全运行的首选除铁设备。可以安装在粉料生产线上最需要的部位，将混杂与其中的铁杂质自动清选、排放。有效的避免设备“卡铁”故障，最新一代节能高效的除铁设

二、工作原

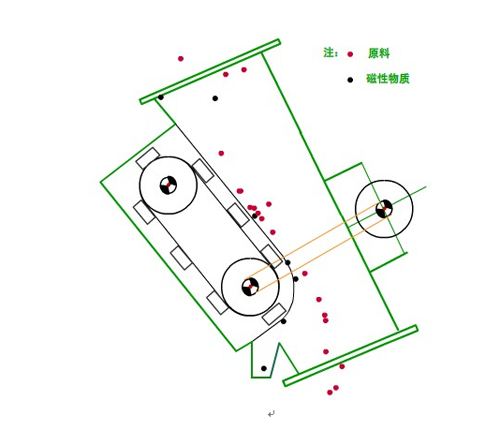

除铁器串接于倾角45°～75°的物料输送管道中，当物料经该除铁器时，其中的铁磁性物质被吸附管道除铁器的锰钢管壁上，随永磁体的移动而逐渐滑向出铁口，实现与物料分离。在除铁处，引永磁体沿循环运动方向移开，铁磁性物质失去磁力吸引，在重力的作用下从出铁口排出，实现物料的自动除铁。工作原理图如下：

三、性能优点

1、本设备采用高剩磁的钕铁硼作为磁源，除铁效率高，使用寿命长。

2、动力源采用小功率摆线针轮减速电机，传动采用精密滚子链条，具有体积小、重量轻、运转可靠平稳、故障 小等优点，用户使用方便，维修容易。

3、本设备结构设计合理、紧凑、安装方便，串接于物料输送管道中即可使用。

4、除铁过程连续、自动，设备启动后无需看管。

5、适用于封闭物料输送系统，工作中无粉尘逸出，无环境污染。

6、管道壁采用特殊耐磨材料，使用寿命成倍增长。

四、主要技术参数：

型号处理能力t/h除铁方式除铁料径≤mm电机功率kw电源V设备总重kg

RCY-ZX100100连续自动300.37AC380350

RCY-ZX150150500.37AC380550

RCY-ZX200200800.55AC380750

RCY-ZX4004001000.75AC3801100

RCY-ZX6006001201.1AC3801700

RCY-ZX8008001501.5AC3802200
